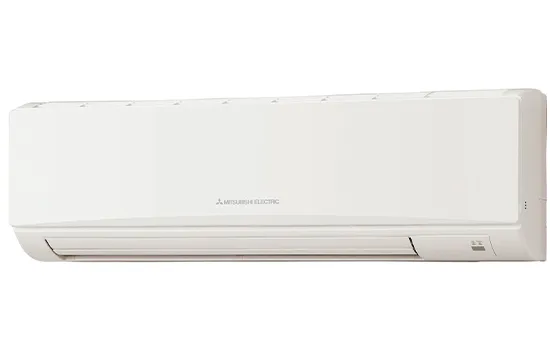

Pared PKA

Tamaño compacto y diseño “flat panel”

Las unidades de pared PKA disponen de un diseño “FLAT PANEL” en color blanco puro, mucho más elegante y compacto, lo que hace que se integren perfectamente en cualquier decoración.

  • Nuevo Diseño PKA-M35/50
    • El nuevo diseño de la serie PKA en capacidades 35/50 combina belleza y funcionalidad. Son más cuadradas, adaptándose a las líneas rectas de paredes y techos, con un color más blanco que mejora la belleza y la comodidad de la estancia sin alterar su atmósfera.

  • Control remoto (opcional con PAC-SH29TC-E)
    • pka control remoto Además de utilizar el control remoto inalámbrico que viene de serie, también se pueden solicitar los siguientes controles remotos cableados a través del opcional PAC-SH29TC-E. PAR-33(40)MAA con programador semanal.

      PAC-YT52CRA control remoto simplificado.

  • Adaptador WiFi
    • MELCloud es el nuevo servicio de Mitsubishi Electric que permite controlar tus equipos desde tu smartphone, tablet o PC.

      mel cloud pka

  • Tamaño compacto y diseño "flat panel"
    • La serie PKA dispone de un reducido tamaño y peso, facilitando así su instalación y ubicación en cualquier tipo de aplicación.
      Además, su frontal plano “flat panel” y color blanco puro le proporciona una estética más moderna y elegante.

  • Bomba de drenaje (opcional PAC-SH75/94DM-E)
    • aire acondicionado compacto para negocio La bomba de drenaje opcional para la serie de pared PKA permite la colocación del desagüe a una altura de 800 mm, aumentando así las posibilidades de ubicación de la unidad interior en diferentes espacios.

  • Funciones
    • Refrigerante R32

      Compresor rotativo

      Un funcionamiento más eficiente es realizado gracias al potente par magnético producido por los electroimanes.

      Inverter DC

      Tecnología que permite ajustar el rendimiento del compresor a los cambios de temperatura detectados en el interior de su hogar, obteniendo el rendimiento más eficiente, un notable ahorro energético y excelente confort.

      Control PAM

      El control PAM permite ajustar de forma precisa la potencia entregada al compresor minimizando el contenido de armónicos de la corriente. Gracias a este control es posible obtener la mejor eficiencia eléctrica.

      Nuevo diseño del intercambiador

      Nuevas hendiduras en el intercambiador de calor que incrementa el área de intercambio aumentando su eficiencia.

      Vector wave eco inverter

      Nuevos elementos de control y resinas sintéticas que ajustan la frecuencia del compresor con la onda más eficiente para regular la velocidad del mismo, lo que disminuye el consumo anual de electricidad.

      Motor ventilador DC

      Motor de corriente DC altamente eficiente que dirige el ventilador de la unidad exterior siendo más eficiente que su equivalente en corriente AC.

      Swing horizontal

      Máximo alcance del caudal de aire (hasta 12m.) y cobertura en toda la sala (ángulo de salida de 150o) para tener el máximo control de la temperatura

      Auto ajuste del ventilador

      La velocidad del aire del ventilador se ajusta automáticamente según necesidades requeridas.

      Velocidades del ventilador

      Número de velocidades a las que puede funcionar el ventilador de la unidad interior. El ejemplo indica que la unidad dispone de 3 velocidades.

      Auto change over

      Cambio automático del funcionamiento de la unidad entre frío y calor, según la temperatura de la sala.

      Auto arranque

      Después de un fallo eléctrico y al restablecerse la alimentación eléctrica, el sistema de climatización arrancará de forma automática.

      Programador semanal

      Permite programar consignas de funcionamiento para distintas franjas horarias de cada día de la semana.

      Silent operation mode

      Consigue reducir en 3dB el nivel sonoro de la unidad exterior. Sólo modelos PUHZ.

      Rendimiento óptimo

      Ventilador inteligente de la Ud. Exterior que asegura un rendimiento óptimo aún cuando la temperatura exterior es baja.

      Calor a -15º/-20º/-25º

      Es posible hacer funcionar la unidad en modo bomba a -15°C, -20°C o -25°C en función de la unidad.

      Función rotación y back up

      La función rotación permite el funcionamiento alternativo de dos sistemas alargando con ello la vida útil de ambos. La función Back-up permite que en caso de error de uno de los sistemas el otro sistema entre en funcionamiento asegurando con ello la climatización de la sala.

      Arranque en caliente

      El sistema de arranque en caliente garantiza que el aire que sale se halla a una temperatura confortablemente caliente desde el primer momento.

      Adaptador WI-FI

      Posibilidad de conectar el accesorio opcional MAC-557IF para el control del sistema por internet desde el servicio MELCLOUD TM

      Función autodiagnóstico

      Función autodiagnóstico para comprobar el estado de funcionamiento de la unidad.

      Conexión a M-NET

      Posibilidad de integración con el bus de control M-NET usado en la gama City Multi. Es preciso la utilización del Interface PAC-SF83MA-E.

      Recuperación de refrigerante

      Es posible recolectar todo el refrigerante en la unidad exterior para realizar reparaciones en la unidad interior o para renovarla. Sólo modelos PUHZ.

      Bomba de drenaje

      La bomba de drenaje facilita el desagüe de la unidad interior. Se especifica como incluido u opcional en cada caso.

      Compatibilidad de tuberías

      Posibilidad de adaptarse a las tuberías de una instalación, siendo compatible con la mayoría de preinstalaciones.

      Longitud frigorífica máxima 100 metros

      Es posible alcanzar distancias de hasta 100 metros entre la unidad exterior y la interior.

      Longitud frigorífica máxima 50 metros

      Es posible alcanzar distancias de hasta 50 metros entre la unidad exterior y la interior.

      Check

      Tecnología replace

      Permite reutilizar tuberías existentes en la instalación aportando de esta manera un importante ahorro de instalación.

  • Especificaciones técnicas
    • Descargar

      Standard Inverter

      MSPKZ-100VKAL MSPKZ-100YKAL
      Unidad interior PKA-M100KAL PKA-M100KAL
      Unidad exterior PUZ-M100VKA PUZ-M100YKA
      Capacidad – Frío Nominal
      (Mín-Máx)
      kW 9,5 (4,0-10,6) 9,5 (4,0-10,6)
      Capacidad – Calor Nominal
      (Mín-Máx)
      kW 11,2 (2,8-12,5) 11,2 (2,8-12,5)
      Consumo Nominal – Frío kW 2,94 2,94
      Consumo Nominal – Calor kW 3,28 3,28
      Consumo eléctrico anual –
      Frío
      kWh/año 572 572
      Consumo eléctrico anual –
      calor
      kWh/año 2797 2797
      Coeficiente energético –
      EER / COP
      3,23 / 3,41 3,23 / 3,41
      Coeficiente energético –
      SEER (Etiqueta)
      5,8 (A+) 5,8 (A+)
      Coeficiente energético –
      SCOP (Etiqueta)*
      4,0 (A+) 4,0 (A+)
      Unidad Interior –
      Caudal de aire
      (B/M2/M1/A)
      m³/min 20 / 23 / 26 20 / 23 / 26
      Unidad Interior –
      Nivel sonoro
      (B/M2/M1/A)
      dB(A) 41 / 45 / 49 41 / 45 / 49
      Unidad Interior –
      Potencia sonora
      dB(A) 65 65
      Unidad Interior –
      Dimensiones al x an x fon
      mm 365 x 1.170 x 295 365 x 1.170 x 295
      Unidad Interior – Peso
      (Panel)
      kg 21 21
      Unidad Exterior –
      Caudal de aire
      m³/min 79 79
      Unidad Exterior –
      Nivel sonoro
      dB(A) 51 51
      Unidad Exterior –
      Potencia sonora
      dB(A) 70 70
      Unidad Exterior –
      Dimensiones al x an x fon
      mm 981 x 1050 x 330 (+40) 981 x 1050 x 330 (+40)
      Unidad Exterior – Peso kg 76 78
      Unidad Exterior –
      Refrigerante R32
      Pre-carga kg /
      PCA / TCO2 eq
      3,10 / 675 / 2,09 3,10 / 675 / 2,09
      Tensión/Fases –
      Intensidad Máxima
      V/F – A 230/1 – 20,6 400/3 – 12,1
      Diám. tuberías
      líquido/gas
      mm 9,52 / 15,88 9,52 / 15,88
      Long. Máx. tubería
      vert/total
      m 30 / 55 30 / 55
      Rango de operación –
      Tª exterior para refrigeración
      ºC -15 ~ +46 -15 ~ +46
      Rango de operación –
      Tª exterior para calefacción
      ºC -15 ~ +21 -15 ~ +21



      Power Inverter

      MPKZS-35VLAL MPKZS-50VLAL MPKZS-60VKAL MPKZS-71VKAL MPKZS-100VKAL MPKZS-100YKAL
      Unidad interior PKA-M35LAL PKA-M50LAL PKA-M60KAL PKA-M71KAL PKA-M100KAL PKA-M100KAL
      Unidad exterior PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM60VHA PUZ-ZM71VHA PUZ-ZM100VKA PUZ-ZM100YKA
      Capacidad – Frío Nominal
      (Mín-Máx)
      kW 3,6 (1,6-4,5) 4,6 (2,3-5,6) 6,1 (2,7-6,7) 7,1 (3,3-8,1) 9,5 (4,9-11,4) 9,5 (4,9-11,4)
      Capacidad – Calor Nominal
      (Mín-Máx)
      kW 4,1 (1,6-5,2) 5,0 (2,5-6,6) 7,0 (2,8-8,2) 8,0 (3,5-10,2) 11,2 (4,5-14,0) 11,2 (4,5-14,0)
      Consumo Nominal – Frío kW 0,85 1,23 1,56 1,863 2,405 2,405
      Consumo Nominal – Calor kW 1,04 1,34 1,732 2,116 3,102 3,102
      Consumo eléctrico anual –
      Frío
      kWh/año 194 244 313 364 508 519
      Consumo eléctrico anual –
      calor
      kWh/año 829 1.074 1460 1523 2472 2472
      Coeficiente energético –
      EER / COP
      4,20 / 3,94 3,71 / 3,72 3,91 / 4,04 3,81 / 3,78 3,95 / 3,61 3,95 / 3,61
      Coeficiente energético –
      SEER (Etiqueta)
      6,5 (A++) 6,6 (A++) 6,8 (A++) 6,8 (A++) 6,5 (A++) 6,4 (A++)
      Coeficiente energético –
      SCOP (Etiqueta)*
      4 (A+) 4,3 (A+) 4,2 (A+) 4,3 (A+) 4,4 (A+) 4,4 (A+)
      Unidad Interior –
      Caudal de aire
      (B/M2/M1/A)
      m³/min 7,5 / 8,2 / 9,2 / 10,9 7,5 / 8,2 / 9,2 / 10,9 18 / 20 / 22 18 / 20 / 22 20 / 23 / 26 20 / 23 / 26
      Unidad Interior –
      Nivel sonoro
      (B/M2/M1/A)
      dB(A) 34 / 37/ 40 / 43 34 / 37/ 40 / 43 39 / 42 / 45 39 / 42 / 45 41 / 45 / 49 41 / 45 / 49
      Unidad Interior –
      Potencia sonora
      dB(A) 60 60 64 64 65 65
      Unidad Interior –
      Dimensiones al x an x fon
      mm 299 x 898 x 237 299 x 898 x 237 365 x 1.170 x 295 365 x 1.170 x 295 365 x 1.170 x 295 365 x 1.170 x 295
      Unidad Interior – Peso
      (Panel)
      kg 12,6 12,6 21 21 21 21
      Unidad Exterior –
      Caudal de aire
      m³/min 45 45 55 55 110 110
      Unidad Exterior –
      Nivel sonoro
      dB(A) 44 44 47 47 49 49
      Unidad Exterior –
      Potencia sonora
      dB(A) 65 65 67 67 69 69
      Unidad Exterior –
      Dimensiones al x an x fon
      mm 630 x 809 x 300 630 x 809 x 300 943 x 950 x 330(+25) 943 x 950 x 330(+25) 1.338 x 1.050 x 330(+40) 1.338 x 1.050 x 330(+40)
      Unidad Exterior – Peso kg 46 46 70 70 116 123
      Unidad Exterior –
      Refrigerante R32
      Pre-carga kg /
      PCA / TCO2 eq
      2 / 675 / 1,35 2 / 675 / 1,35 2,8 / 675 / 1,89 2,8 / 675 / 1,89 4 / 675 / 2,70 4 / 675 / 2,70
      Tensión/Fases –
      Intensidad Máxima
      V/F – A 230/1 – 13,4 230/1 – 13,4 230/1 – 19,4 230/1 – 19,4 230/1 – 27,1 400/3 – 8,6
      Diám. tuberías
      líquido/gas
      mm 6,35 / 12,7 6,35 / 12,7 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88
      Long. Máx. tubería
      vert/total
      m 30 / 50 30 / 50 30 / 55 30 / 55 30 / 100 30 / 100
      Rango de operación –
      Tª exterior para refrigeración
      ºC -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46
      Rango de operación –
      Tª exterior para calefacción
      ºC -11 ~ +21 -11 ~ +21 -20 ~ +21 -20 ~ +21 -20 ~ +21 -20 ~ +21
