La gama de tecnologías de unidades exteriores Mr. Slim, ha sido desarrollada con la más avanzada tecnología japonesa de Mitsubishi Electric para garantizar la máxima fiabilidad en cualquier instalación.
– Distancias frigoríficas máximas hasta 100m de tubería total (100/125/140).
– Mejora de la eficiencia energética, hasta A++.
– Motor opcional para obtener 30Pa de presión estática en la exterior (100/125/140).
– 100% de capacidad nominal en calor hasta -3ºC.
– Conductos Serie PEAD
La serie de conductos PEAD ofrece una altura muy reducida de solo 250mm, que junto con otras prestaciones avanzadas como presión estática de hasta 150Pa y bomba de drenaje incluida, facilitan su instalación y ofrece máxima adaptabilidad a cualquier estancia.
– Cassettes Serie PLA
La serie de cassettes PLA ha sido diseñada especialmente para uso comercial, integrándose a la perfección a cualquier ambiente gracias a su atractivo diseño. Además, gracias al opcional mantiene los más altos niveles de confort con una distribución uniforme de la temperatura.
– Pared Serie PKA
Las unidades de pared PKA disponen de un diseño “FLAT PANEL” en color blanco puro, mucho más elegante y compacto, lo que hace que se integren perfectamente en cualquier decoración.
– Techo Serie PCA
El nuevo diseño más compacto, ligero y elegante de la serie de techo PCA permite adaptarse a cualquier necesidad. Además, las posibilidades de instalación han aumentado gracias a la nueva serie de aplicaciones especiales PCA-HA, con carcasa de acero inoxidable y filtros especiales, es la solución óptima para climatizar cocinas profesionales.
– Columna Serie PSA
La instalación de la serie de columna PSA es fácil y rápida. Una excelente opción cuando surge una necesidad de climatizar una estancia sin apenas obra.
Además, gracias a su diseño funcional permite su instalación en ubicaciones con un mínimo espacio.
Permite alcanzar hasta 100m de distancia (modelos 100/125/140), que junto a los 30m de distancia vertical permite una fácil instalación.

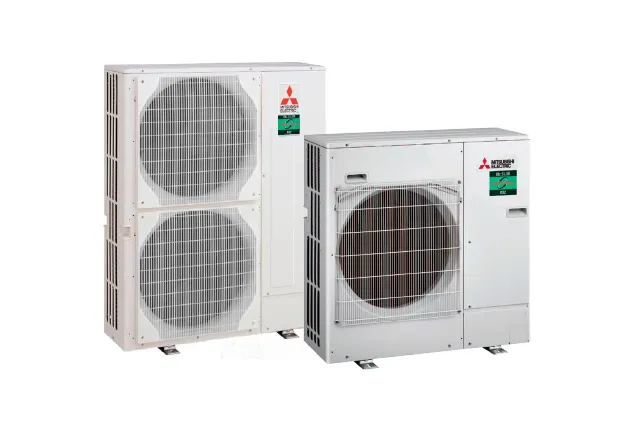

Las unidades exteriores Power Inverter (modelos 100/125/140) disponen de una mejor eficiencia energética, de media +5%, que su versión anterior. Además, también se ha reducido ligeramente su peso y son compatibles con la función “Dual Set Point”.
– Ventilador de alta eficiencia y nueva rejilla
La forma del ventilador y la rejilla de la unidad exterior han sido rediseñados, para obtener un aumento de propulsión de aire y un intercambio de calor más eficiente con el mismo nivel sonoro de funcionamiento.
– Intercambiador de calor de alta eficiencia <100/125/140>
El diámetro de la tubería se ha reducido de 9.52 a 7.94mm, permitiendo aumentar las columnas de la batería de 52 a 64, que junto a una mayor superficie del intercambiador de calor, se consigue un proceso de intercambio de calor más eficiente.
– Compresores de alta tecnología
Compresor “Twin Rotary” (PUHZ-ZM35/50/60/71)
Los eficientes compresores rotativos de tecnología Mitsubishi Electric permiten reducir significativamente el consumo anual de energía, comparado con compresores convencionales.
Compresor “DC Scroll”
(PUHZ-ZM 100/125/140) Este nuevo compresor está optimizado para funcionamiento a carga parcial con una reducción en la pérdida de presión de refrigerante, obteniendo un menor consumo de energía anual.
– Control remoto PAR-41MAA
Pantalla LCD: Amplia pantalla retro iluminada con display multi lenguaje.
Programador semanal: Configuración hasta 8 patrones por día.
Funciones de ahorro energético:
Función Rotación & Back-up (solo modelos PUHZ / PUZ)
Permite que dos sistemas independientes se vayan alternando y que el otro sistema sirva de apoyo en caso de avería. Especialmente útil en estancias donde el clima sea clave.
Doble Temperatura de consigna (SOLO POWER INVERTER): una para refrigeración y otra para calefacción, ideal en modo AUTO.
– Control remoto simplificado PAC-YT52CRA
Backlit LCD: Retroiluminación para operar en lugares oscuros.
Pantalla LCD: Más grande (22x37mm) que su modelo anterior.
Montaje en superficie: Fácil instalación con grosor de 14,5mm.
Botón Vane: Permite controlar las lamas y así cambiar el flujo del aire (cassettes/pared).
La tecnología REPLACE consiste en una serie de soluciones desarrolladas exclusivamente por Mitsubishi Electric con el objetivo de reemplazar un antiguo equipo de aire acondicionado por otro de última generación, reutilizando las tuberías, sin tener que limpiarlas o adaptándolas a una preinstalación ya existente. La tecnología Replace evita muchos inconvenientes reduciendo notablemente los trabajos de instalación.
| MPEZ-35VJA | MPEZ-50VJA | MPEZ-60VJA | MPEZ-71VJA | MPEZ-100VJA | MPEZ-100YJA | MPEZ-125VJA | MPEZ-125YJA | MPEZ-140VJA | MPEZ-140YJA | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Unidad interior | PEAD-M35JA | PEAD-M50JA | PEAD-M60JA | PEAD-M71JA | PEAD-M100JA | PEAD-M100JA | PEAD-M125JA | PEAD-M125JA | PEAD-M140JA | PEAD-M140JA | |
| Unidad exterior | PUZ-ZM35VKA | PUZ-ZM50VKA | PUZ-ZM60VHA | PUZ-ZM71VHA | PUZ-ZM100VKA | PUZ-ZM100YKA | PUZ-ZM125VKA | PUZ-ZM125YKA | PUZ-ZM140VKA | PUZ-ZM140YKA | |
| Capacidad – Frío Nominal (Mín-Máx) |
kW | 3,6 (1,6-4,5) | 5,0 (2,3-5,6) | 6,1 (2,7-6,7) | 7,1 (3,3-8,1) | 9,5 (4,9-11,4) | 9,5 (4,9-11,4) | 12,5 (5,5-14,0) | 12,5 (5,5-14,0) | 13,4 (6,2-15,3) | 13,4 (6,2-15,3) |
| Capacidad – Calor Nominal (Mín-Máx) |
kW | 4,1 (1,6-5,2) | 6,0 (2,5-7,3) | 7,0 (2,8-8,2) | 8,0 (3,5-10,2) | 11,2 (4,5-14,0) | 11,2 (4,5-14,0) | 14,0 (5,0-16,0) | 14,0 (5,0-16,0) | 16,0 (5,7-18,0) | 16,0 (5,7-18,0) |
| Consumo Nominal – Frío | kW | 0,837 | 1,201 | 1,509 | 1,858 | 2,272 | 2,272 | 3,333 | 3,333 | 3,631 | 3,631 |
| Consumo Nominal – Calor | kW | 0,917 | 1,312 | 1,616 | 1,932 | 2,598 | 2,598 | 3,349 | 3,349 | 3,97 | 3,97 |
| Consumo eléctrico anual – Frío |
kWh/año | 217 | 282 | 350 | 428 | 534 | 543 | 754 | 765 | 823 | 833 |
| Consumo eléctrico anual – calor |
kWh/año | 858 | 1237 | 1540 | 1751 | 2666 | 2666 | 3335 | 3335 | 3701 | 3701 |
| Coeficiente energético – EER / COP |
4,3 / 4,47 | 4,16 / 4,57 | 4,04 / 4,33 | 3,82 / 4,14 | 4,18 / 4,31 | 4,18 / 4,31 | 3,75 / 4,18 | 3,75 / 4,18 | 3,69 / 4,03 | 3,69 / 4,03 | |
| Coeficiente energético – SEER (Etiqueta) |
5,8 (A+) | 6,2 (A++) | 6,1 (A++) | 5,8 (A+) | 6,2 (A++) | 6,1 (A++) | 2,358 | 2,345 | 2,311 | 2,299 | |
| Coeficiente energético – SCOP (Etiqueta)* |
3,9 (A) | 4,3 (A+) | 4 (A+) | 3,9 (A) | 4,1 (A+) | 4,1 (A+) | 1,532 | 1,532 | 1,574 | 1,574 | |
| Unidad Interior – Caudal de aire (B/M/A) |
m³/min | 10,0 / 12,0 / 14,0 | 12,0 / 14,5 / 17,0 | 14,5 / 18,0 / 21,0 | 17,5 / 21,0 / 25,0 | 24,0 / 29,0 / 34,0 | 24,0 / 29,0 / 34,0 | 29,5 / 35,5 / 42,0 | 29,5 / 35,5 / 42,0 | 32,0 / 39,0 / 46,0 | 32,0 / 39,0 / 46,0 |
| Unidad Interior – Presión Estática |
35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | 35 / 50 / 70 / 100 / 150 | |
| Unidad Interior – Nivel sonoro (B/M/A) |
dB(A) | 23 / 27 / 30 | 26 / 31 / 35 | 25 / 29 / 33 | 26 / 30 / 34 | 29 / 34 / 38 | 29 / 34 / 38 | 33 / 36 / 40 | 33 / 36 / 40 | 34 / 38 / 42 | 34 / 38 / 42 |
| Unidad Interior – Potencia sonora |
dB(A) | 52 | 57 | 55 | 58 | 61 | 61 | 66 | 66 | 66 | 66 |
| Unidad Interior – Dimensiones al x an x fon |
mm | 250 x 900 x 732 | 250 x 900 x 732 | 250 x 1.100 x 732 | 250 x 1.100 x 732 | 250 x 1.400 x 732 | 250 x 1.400 x 732 | 250 x 1.400 x 732 | 250 x 1.400 x 732 | 250 x 1.600 x 732 | 250 x 1.600 x 732 |
| Unidad Interior – Peso | kg | 26 | 28 | 33 | 33 | 41 | 41 | 43 | 43 | 47 | 47 |
| Unidad Exterior – Caudal de aire |
m³/min | 45 | 45 | 55 | 55 | 110 | 110 | 120 | 120 | 120 | 120 |
| Unidad Exterior – Nivel sonoro |
dB(A) | 44 | 44 | 47 | 47 | 49 | 49 | 50 | 50 | 50 | 50 |
| Unidad Exterior – Potencia sonora |
dB(A) | 65 | 65 | 67 | 67 | 69 | 69 | 70 | 70 | 70 | 70 |
| Unidad Exterior – Dimensiones al x an x fon |
mm | 630 x 809 x 300 | 630 x 809 x 300 | 943 x 950 x 330(+25) | 943 x 950 x 330(+25) | 1.338 x 1.050 x 330(+40) | 1.338 x 1.050 x 330(+40) | 1.338 x 1.050 x 330(+40) | 1.338 x 1.050 x 330(+40) | 1.338 x 1.050 x 330(+40) | 1.338 x 1.050 x 330(+40) |
| Unidad Exterior – Peso | kg | 46 | 46 | 70 | 70 | 116 | 123 | 116 | 125 | 118 | 131 |
| Unidad Exterior – Refrigerante R32 |
Pre-carga kg / PCA / TCO2 eq |
2 / 675 / 1,35 | 2 / 675 / 1,35 | 2,8 / 675 / 1,89 | 2,8 / 675 / 1,89 | 4 / 675 / 2,7 | 4 / 675 / 2,7 | 4 / 675 / 2,7 | 4 / 675 / 2,7 | 4 / 675 / 2,7 | 4 / 675 / 2,7 |
| Tensión/Fases – Intensidad Máxima |
V/F – A | 230/1 – 14,1 | 230/1 – 14,4 | 230/1 – 20,6 | 230/1 – 21 | 230/1 – 29,2 | 400/3 – 10,7 | 230/1 – 29,3 | 400/3 – 12,3 | 230/1 – 30,8 | 400/3 – 15,8 |
| Diám. tuberías líquido/gas |
mm | 6,35 / 12,7 | 6,35 / 12,7 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 |
| Long. Máx. tubería vert/total |
m | 30 / 50 | 30 / 50 | 30 / 55 | 30 / 55 | 30 / 100 | 30 / 100 | 30 / 100 | 30 / 100 | 30 / 100 | 30 / 100 |
| Rango de operación – Tª exterior para refrigeración |
ºC | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 |
| Rango de operación – Tª exterior para calefacción |
ºC | -11 ~ +21 | -11 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 | -20 ~ +21 |
