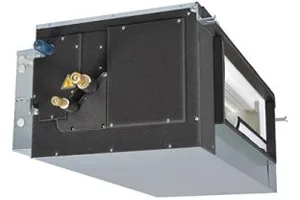

Baterías de expansión directa

Baterías de expansión directa para unidades Lossnay

Las baterías de expansión directa GUG conectables a unidades exteriores de la gama Mr. Slim permiten tanto acondicionar la temperatura del recinto como controlar la temperatura de impulsión del aire primario que entra a través del Lossnay.

  • Control por temperatura de retorno
    • Para acondicionar espacios.

  • Control de la temperatura de impulsión
    • Para tratamiento de aire primario.

  • Conexión flexible con Lossnay

    • El cable de conexión incluido para conectar el Lossnay y la batería de expansión directa mide 6m, lo que permite conectar ambas unidades tanto juntas como separadas entre sí mediante un conducto.

  • Equipadas con bomba de drenaje

    • Las baterías de expansión directa GUG vienen equipadas con una bomba de drenaje.

      Solo se necesita conectar el tubo de desagüe a la salida, resultando una instalación sencilla.

  • Especificaciones Técnicas
    • Descargar
      GUG-01SL-E GUG-02SL-E GUG-03SL-E
      Dimensiones
      (Alto x Ancho x Fondo)
      mm 330 x 811 x 551 394 x 1033 x 551 404 x 1156 x 459
      Peso kg 21 26 28
      Lossnay conectable LGH-50RVX LGH-65RVX LGH-80RVX LGH-100RVX LGH-150RVX LGH-200RVX LGH-150RVXT LGH-200RVXT LGH-250RVXT
      Control por temperatura
      de retorno (RA)
      U. Exterior conectable PUHZ-ZRP35 PUHZ-ZRP35 PUHZ-ZRP50 PUHZ-ZRP71 PUHZ-ZRP100 PUHZ-ZRP100 PUHZ-ZRP100 PUHZ-ZRP100 PUHZ-ZRP125
      Capacidad Calor kW 6,5 (2,4 + 4,1) 7,7 (3,2 + 4,5) 10,0 (4,0 + 6,0) 13,2 (5,1 + 8,1) 20,7 (7,7 + 13,0) 23,8 (10,3 + 13,5) 20,4 (7,4 + 13,0) 23,8 (10,3 + 13,5) 26,1 (12,1 + 14,0)
      Frío kW 5,6 (2,0 + 3,6) 6,6 (2,6 + 4,0) 8,3 (3,3 + 5,0) 11,3 (4,2 + 7,1) 15,8 (6,3 + 9,5) 18,4 (8,4 + 10,0) 15,7 (6,2 + 9,5) 18,4 (8,4 + 10,0) 22,3 (9,8 + 12,5)
      Factor de calor sensible 0,66 0,69 0,69 0,66 0,68 0,76 0,68 0,76 0,87
      Índice de eficiencia Calor 4,09 4,72 4,62 4,42 4,24 5,02 4,07 4,86 4,75
      Frío 4,69 5,03 4,76 4,98 5,27 5,86 5,03 5,59 4,59
      Caudal a velocidades 3 y 4 m³/h 350 – 695 350 – 900 560 – 1200 700 – 1200 1050 – 2250 1050 – 2600 1050 – 2250 1050 – 2600 1750 – 2880
      Tuberías de refrigerante Diámetro
      (Líq/Gas)
      mm 6,35 / 12,7 6,35 / 12,7 6,35 / 12,7 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88
      Long max/
      vertical
      m 50 / 30 50 / 30 50 / 30 50 / 30 75 / 30 75 / 30 75 / 30 75 / 30 75 / 30
      Control por temperatura
      de impulsión (SA)
      U. Exterior conectable PUHZ-ZRP50 PUHZ-ZRP50 PUHZ-ZRP71 PUHZ-ZRP71 PUHZ-ZRP71 PUHZ-ZRP71 PUHZ-ZRP71
      Capacidad Calor kW 10,0 (4,0 + 6,0) 11,4 (5,1 + 6,3) 16,6 ( 7,7 + 8,9) 19,5 (10,3 + 9,2) 16,3 (7,4 + 8,9) 19,5 (10,3 + 9,2) 21,6 (12,1 + 9,5)
      Frío kW 8,3 (3,3 + 5,0) 9,5 (4,2 + 5,3) 13,4 (6,3 + 7,1) 15,9 (8,5 + 7,4) 13,3 (6,2 + 7,1) 15,9 (8,5 + 7,4) 17,6 (9,8 + 7,8)
      Factor de calor sensible 0,69 0,73 0,85 0,9 0,86 0,9 0,95
      Índice de eficiencia Calor 4,62 5,09 5,46 6,3 5,16 6,01 5,97
      Frío 4,76 5,43 5,32 5,85 5,03 5,54 5,31
      Caudal a velocidades 3 y 4 m³/h 560 – 1200 700 – 1200 1050 – 2250 1050 – 2600 1050 – 2250 1050 – 2600 1000 – 2600
      Tuberías de refrigerante Diámetro
      (Líq/Gas)
      mm 6,35 / 12,7 6,35 / 12,7 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88
      Long max/
      vertical
      m 50 / 30 50 / 30 50 / 30 50 / 30 50 / 30 50 / 30 50 / 30
      Especificaciones
      de ventilación
      Caudal de aire m³/h 500/375/250/125 650/488/325/163 800/600/400/200 1000/750/500/250 1500/1125/750/375 2000/1500/1000/500 1500/1125/750/375 2000/1500/1000/500 2500/1875/1250/625
      Presión estática externa Pa 105/59/26/7 95/53/24/6 130/73/33/8 130/73/33/8 150/84/38/9 105/59/26/7 150/84/38/9 145/82/36/9 140/79/35/9
